Παράταση για τα έργα στο ποδοσφαιρικό γήπεδο της Τεγέας!

Παράταση για τα έργα στο ποδοσφαιρικό γήπεδο της Τεγέας!

Την παράταση προθεσμίας περαίωσης του έργου «Εκσυγχρονισμός και βελτίωση εγκαταστάσεων γηπέδου επισκοπής Δ.Ε. Τεγέας Δήμου Τρίπολης» αναδόχου “ΙΩΑΝΝΗΣ ΚΕΡΧΟΥΛΑΣ και ΣΙΑ Ε.Ε.” εκ πιστώσεων ΣΑΕΠ2017ΕΠ52600005 με αναθεώρηση από 24-02-2020 έως 30-03-2020 ενέκρινε η Διεύθυνση Τεχνικών Έργων Αρκαδίας της Περιφέρειας Πελοποννήσου.

Να σημειωθεί ότι η παράταση ζητήθηκε από την ανάδοχο και δεν υπάρχει οικονομική επιβάρυνση για το έργο.

Το "Καλημέρα Αρκαδία" έχει τις λεπτομέρειες!

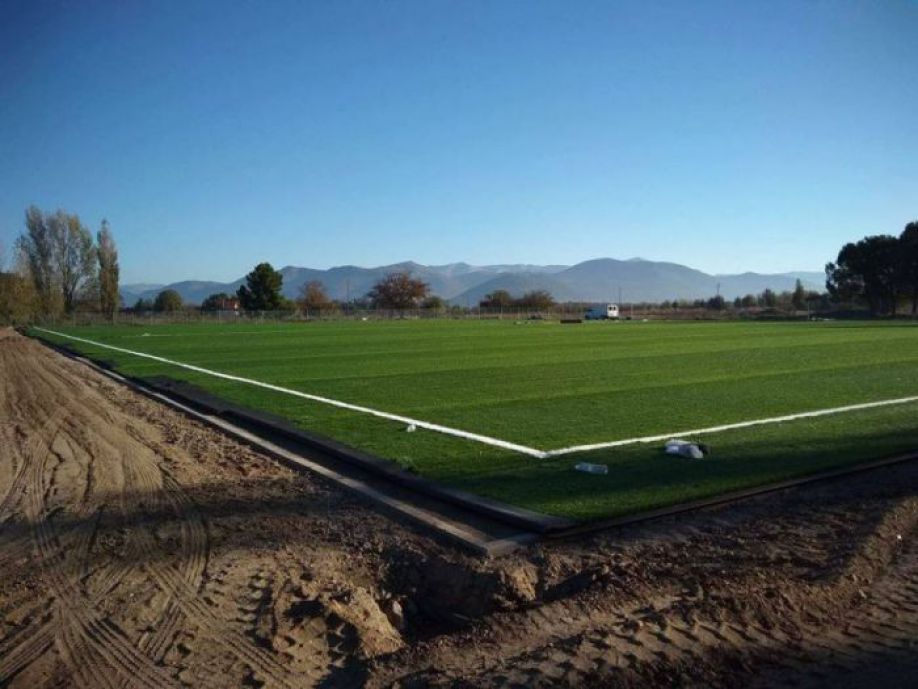

Με την  εργολαβία προβλέπεται να γίνουν εργασίες εκσυγχρονισμού και βελτίωσης των εγκαταστάσεων του γηπέδου ποδοσφαίρου Επισκοπής Τεγέας, του Δήμου Τρίπολης.

Οι εργασίες που προβλέπονται να γίνουν είναι οι εξής:

Α1. ΠΕΡΙΦΡΑΞΕΙΣ
Θα κατασκευαστεί περίφραξη στον χώρο των αποδυτηρίων, η οποία θα περικλείει και
τον «προκάτ» οικίσκο που πρόκειται να τοποθετηθεί πλησίον των αποδυτηρίων. Η περίφραξη θα
έχει συνολικό μήκος περίπου 35μ., ύψος 2μ. και θα είναι ίδιας κατασκευής με την περίφραξη του
γηπέδου, από σιδηροσωλήνες γαλβανισμένους 2’’ και συρματόπλεγμα.
Η περίφραξη θα έχει δύο θύρες, διαστάσεων (ΜxΥ) 1,00μ. x 2,00μ. έκαστη, οι οποίες
θα κατασκευαστούν επίσης με πλαίσιο από σιδηροσωλήνες γαλβανισμένους 2’’, με ενδιάμεση
κόντρα και συρματόπλεγμα. Οι θύρες θα έχουν σύρτες και κλειδαριά.
Θα επεκταθεί η πλαϊνή περίφραξη του γηπέδου, έως το νότιο άκρο του οικοπέδου. Τα
δύο τμήματα περίφραξης που θα κατασκευαστούν, θα είναι όμοια με την υφιστάμενη του γηπέδου,
θα έχουν μήκος 4,30μ έκαστο, και θα συναντήσουν την εξωτερική περίφραξη του οικοπέδου, ώστε
να δημιουργηθεί ο χώρος των φιλοξενουμένων. Κάθε τμήμα της περίφραξης θα έχει από μία θύρα
διαστάσεων (ΜxΥ) 1,00μ. x 2,00μ. έκαστη, ίδιας κατασκευής με τις παραπάνω.

Α2. ΤΟΠΟΘΕΤΗΣΗ ΜΕΤΑΛΛΙΚΩΝ ΘΥΡΩΝ
Θα τοποθετηθούν μεταλλικές θύρες στην περίφραξη του γηπέδου, στα υπάρχοντα
ανοίγματα.
Συνολικά θα τοποθετηθούν:
• δύο θύρες δίφυλλες, διαστάσεων (ΜxΥ) 4,00μ. x 2,00μ. έκαστη. Κάθε θύρα θα είναι
δίφυλλη, ύψους 2,00 μ. και ανοίγματος 4,00 μ., με φύλλα από πλαίσια σιδηροσωλήνα
γαλβανισμένου βαρέως τύπου 2’’ και θα έχει χιαστή ενισχύσεις από σιδηροσωλήνες
γαλβανισμένους 1’’ βαρέως τύπου και γέμισμα από γαλβανισμένο συρματόπλεγμα οπής 5x5 cm με
πάχος σύρματος 3mm. Η στήριξη και περιστροφή της θύρας θα γίνεται με ειδικά εξαρτήματα
ανάρτησης, χωρίς ηλεκτροσυγκολλήσεις. Η θύρα θα έχει σύρτες και κλειδαριά. Λόγω του χαμηλού
ύψους της περίφραξης που δεν επιτρέπει την στήριξη σε κάσα, θα κατασκευαστεί οριζόντια δοκός
σχήματος «Π» από γαλβανισμένο σιδηροσωλήνα, μήκους 4,00μ. και ύψους 0,80μ., η οποία θα
τοποθετείται στο επάνω μέρος των στύλων στήριξης της θύρας, ως ενίσχυση της στήριξης των
θυρών και θα είναι αφαιρούμενη.
• μία θύρα δίφυλλη, διαστάσεων (ΜxΥ) 2,45μ. x 2,00μ. Η θύρα θα είναι δίφυλλη, ύψους 2,00
μ. και ανοίγματος 2,45 μ., με φύλλα από πλαίσια σιδηροσωλήνα γαλβανισμένου βαρέως τύπου 2’’
και θα έχει χιαστή ενισχύσεις από σιδηροσωλήνες γαλβανισμένους 1’’ βαρέως τύπου και γέμισμα
από γαλβανισμένο συρματόπλεγμα οπής 5x5 cm με πάχος σύρματος 3mm. Η στήριξη και
περιστροφή της θύρας θα γίνεται με ειδικά εξαρτήματα ανάρτησης, χωρίς ηλεκτροσυγκολλήσεις. Η
θύρα θα έχει σύρτες και κλειδαριά. Λόγω του χαμηλού ύψους της περίφραξης που δεν επιτρέπει
την στήριξη σε κάσα, θα κατασκευαστεί οριζόντια δοκός σχήματος «Π» από γαλβανισμένο
σιδηροσωλήνα, μήκους 2,45μ. και ύψους 0,80μ., η οποία θα τοποθετείται στο επάνω μέρος των
στύλων στήριξης της θύρας, ως ενίσχυση της στήριξης των θυρών και θα είναι αφαιρούμενη.
• μία θύρα μονόφυλλη διαστάσεων (ΜxΥ) 1,50μ. x 2,00μ. Η θύρα θα είναι μονόφυλλη,
ύψους 2,00 μ. και ανοίγματος 1,50 μ., από πλαίσια σιδηροσωλήνα γαλβανισμένου βαρέως τύπου
2’’ και θα έχει χιαστή ενισχύσεις από σιδηροσωλήνες γαλβανισμένους 1’’ βαρέως τύπου και
γέμισμα από γαλβανισμένο συρματόπλεγμα οπής 5x5 cm με πάχος σύρματος 3mm. Η στήριξη και
περιστροφή της θύρας θα γίνεται με ειδικά εξαρτήματα ανάρτησης, χωρίς ηλεκτροσυγκολλήσεις. Η
θύρα θα έχει σύρτες και κλειδαριά.
Επίσης, θα κατασκευαστεί μία θύρα συρόμενη, προς αντικατάσταση της υφιστάμενης
ανοιγόμενης στην είσοδο του οικοπέδου από της Επ. Ο. Τρίπολης – Άστρους. Η θύρα θα είναι
συρόμενη, ύψους 1,70μ. και πλάτους 4,50μ., βαρέως τύπου, κατασκευασμένη εξολοκλήρου από
μορφοχάλυβα με ηλεκτροσυγκόλληση, όμοια με την υφιστάμενη. Η στήριξη της θύρας θα γίνει με
δοκούς τύπου ‘’ΗΤΑ’’ (ΗΕΑ ή ΗΕΒ) εμπιγμένους και στερεωμένους στο έδαφος με σκυρόδεμα. Η
θύρα θα είναι συρόμενη πάνω σε κατάλληλη ράγα με μηχανισμό με ράουλα και ρουλεμάν. Θα
φέρει οδηγούς ανοίγματος από τεφλόν και θα έχει τη δυνατότητα προσθήκης μηχανισμού με μοτέρ
για αυτόματο άνοιγμα – κλείσιμο. Η θύρα θα έχει σύρτες και κλειδαριά.

Α3. ΔΙΑΣΤΡΩΣΗ ΣΤΙΒΟΥ ΜΕ ΑΜΜΟ
Ο χώρος μεταξύ του γηπέδου και της περίφραξής του, θα διαστρωθεί με θραυστά
αδρανή υλικά (3Α) σταθεροποιουμένου τύπου σύμφωνα με την ΕΤΕΠ 05-03-03-00 "Στρώσεις
οδοστρωμάτων από ασύνδετα αδρανή υλικά"

Α4. ΤΟΠΟΘΕΤΗΣΗ «ΠΡΟΚΑΤ» ΟΙΚΙΣΚΟΥ
Πρόκειται να τοποθετηθεί «προκάτ» οικίσκος πλησίον των αποδυτηρίων.
Για την έδραση του οικίσκου θα κατασκευαστεί πλάκα πάχους 0,15μ. από οπλισμένο
σκυρόδεμα C16/20, διαστάσεων 8,60μ. x 4,00μ.

Α5. ΔΙΑΜΟΡΦΩΣΗ ΥΠΑΙΘΡΙΟΥ ΧΩΡΟΥ ΑΠΟΔΥΤΗΡΙΩΝ
Ο υπαίθριος χώρος των αποδυτηρίων που οριοθετείται από τη νέα περίφραξη θα
διαστρωθεί με χαλίκι. Πριν τη διάστρωση των χαλίκων θα τοποθετηθεί γεωύφασμα εδαφοκάλυψης,
μη υφαντό από ίνες πολυπροπυλενίου των 150 gr/m2.
Η υφιστάμενη πλαστική δεξαμενή που βρίσκεται στον χώρο θα καλυφθεί με περίφραξη
από ξύλινο «καφασωτό» ύψους 2,00μ.

Α6. ΤΟΠΟΘΕΤΗΣΗ ΑΓΩΓΟΥ ΑΠΟΧΕΤΕΥΣΗΣ ΟΜΒΡΙΩΝ ΤΟΥ ΓΗΠΕΔΟΥ
Θα τοποθετηθεί αγωγός αποχέτευσης των ομβρίων του γηπέδου, από το υφιστάμενο
φρεάτιο αποχέτευσης έως τον δημοτικό δρόμο προς Άκρα. Οι εργασίες που θα γίνουν με την
παρούσα εργολαβία περιλαμβάνουν την εκσκαφή και επανεπίχωση του ορύγματος του αγωγού,
την τομή ασφάλτου στην δημοτική οδό και την αποκατάσταση του δρόμου.
Επίσης θα κατασκευαστεί κάλυμμα στο υφιστάμενο φρεάτιο ομβρίων. Το κάλυμμα θα
είναι σιδηρό, αφαιρούμενο, από μπακλαβαδωτή λαμαρίνα, εδραζόμενο σε μεταλλικό πλαίσιο, με
διάταξη μανδάλωσης και αντισκωριακή προστασία (διπλή στρώση rust primer ψευδαργύρου και
διπλή στρώση εποξειδικής βαφής)

Α7. ΣΤΕΓΑΝΩΣΗ ΟΡΟΦΗΣ ΑΠΟΔΥΤΗΡΙΩΝ
Η οροφή των αποδυτηρίων θα στεγανωθεί εξωτερικά, με απαλειφόμενο στεγανωτικό,
τύπου ελαστομερούς ασφαλτικού γαλακτώματος ή αντίστοιχου.

Α8. ΤΟΥΑΛΕΤΕΣ
Θα εγκατασταθούν τέσσερις (4) ίδιες προκατασκευασμένες χημικές τουαλέτες, δύο για
τους επισκέπτες και δύο για τους αθλητές των ομάδων, στις θέσεις που φαίνονται στα σχέδια.
Για την έδραση των τουαλετών θα κατασκευαστούν δύο πλάκες από οπλισμένο
σκυρόδεμα C16/20 διαστάσεων 2,20μ. x 3,20μ. έκαστη.
Κάθε χημική τουαλέτα θα είναι εξ ολοκλήρου κατασκευασμένη από υλικά άφλεκτα και
ανθεκτικά σε υψηλές - χαμηλές θερμοκρασίες, σε κακώσεις και βανδαλισμούς. Το εσωτερικό της
καμπίνας θα είναι κατασκευασμένο από υλικά μη πορώδη έτσι ώστε να είναι εφικτός ο γρήγορος
καθαρισμός και η απολύμανση. Το δάπεδο θα είναι κατασκευασμένο από αντιολισθητικό υλικό. Η
οροφή θα είναι κατασκευασμένη από διαυγές ή ημιδιαφανές υλικό ώστε επιτρέπεται ο φυσικός
φωτισμός.
Οι εσωτερικές διαστάσεις να είναι τουλάχιστον 100 - 110 cm x 100 -110 cm (βάση) και
200 - 220 cm (ύψος).
Η λεκάνη θα είναι εφοδιασμένη με μηχανισμό ανύψωσης του καπακιού σε κάθετη θέση
μετά από κάθε χρήση. Θα υπάρχει ειδική θήκη για χαρτί υγείας.
Η δεξαμενή λυμάτων πρέπει να είναι εξοπλισμένη με σύστημα διαφράγματος που
εμποδίζει την οπτική επαφή με τα λύματα και να αποφεύγονται τυχόν πιτσιλίσματα
Θα διαθέτει σύστημα εξαερισμού (που να καταλήγει εκτός καμπίνας) και να δέχεται το
απαραίτητο χημικό υγρό για την εξουδετέρωση δυσάρεστων οσμών και να εξασφαλίζει την
απολύμανση. Με δυνατότητα πλυσίματος χεριών μέσω ενσωματωμένου συστήματος παροχής
καθαρού νερού και υγρού σαπουνιού.
Θα είναι έτοιμη για μόνιμη σύνδεση με δίκτυο ύδρευσης και αποχέτευσης.
Η χημική τουαλέτα θα συνοδεύεται από εγγύηση καλής λειτουργίας τουλάχιστον δύο
ετών, δέσμευση ύπαρξης ανταλλακτικών για τουλάχιστον 5 έτη, πιστοποιητικό CE και πιστοποίηση
ISO του κατασκευαστή.
Οι χημικές τουαλέτες υπόκεινται στην έγκριση της Υπηρεσίας.

Α9. ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ
Οι ΗΜ εγκαταστάσεις περιλαμβάνουν τις εγκαταστάσεις ύδρευσης και ηλεκτρολογικών.
Α9.1. Εγκαταστάσεις ύδρευσης
Περιλαμβάνονται οι εξής εργασίες:
Σύνδεση της κεντρικής παροχής νερού από το φρεάτιο υδρομετρητή με την υφιστάμενη
πλαστική δεξαμενή, με υπόγειο αγωγό PE DN63mm/10at σε βάθος 0,40μ. Για τη σύνδεση θα
τοποθετηθεί νέα φλάντζα εισόδου 2’’ στο πάνω μέρος της δεξαμενής και φλοτέρ 2’’.
Στην έξοδο της δεξαμενής θα τοποθετηθεί και θα συνδεθεί αυτόματο πιεστικό
συγκρότημα (Q=3m3/h – H=30m) με αυτοματισμό λειτουργίας με πιεζοστάτη τύπου «fluidcontrol»
της wilo ή ανάλογο, χωρίς δοχείο διαστολής. Η τοποθέτηση του πιεστικού θα γίνει πάνω σε νέα
βάση από σκυρόδεμα.
Μετά το πιεστικό θα κατασκευαστεί υπόγειο δίκτυο ύδρευσης από αγωγούς PE
DN20mm/10at σε βάθος 0,40μ., το οποίο θα συνδεθεί με τις τέσσερις χημικές τουαλέτες, με την
υδραυλική εγκατάσταση του οικίσκου και με την υφιστάμενη υδραυλική εγκατάσταση των
αποδυτηρίων.
Το δίκτυο ύδρευσης θα συνδεθεί με την κεντρική παροχή, μέσω αντεπίστροφου, ώστε
το πιεστικό να λειτουργεί μόνο όταν υπάρχει έλλειψη πίεσης στο δημόσιο δίκτυο ύδρευσης,
σύμφωνα με τα σχέδια της μελέτης.
Θα γίνει αντικατάσταση του ηλεκτρικού θερμοσίφωνα των αποδυτηρίων.
Α9.2. Ηλεκτρικές εγκαταστάσεις
Περιλαμβάνονται οι εξής εργασίες:
Θα γίνει σύνδεση της ηλεκτρικής εγκατάστασης του οικίσκου και του πιεστικού
συγκροτήματος ύδρευσης με τον υφιστάμενο Γενικό Πίνακα των Αποδυτηρίων.
Σε κάθε γραμμή ηλεκτρικής τροφοδοσίας και εντός του Γ.Π. θα τοποθετηθεί διακόπτης
και αυτόματη ασφάλεια. Τα καλώδια θα οδεύουν υπόγεια εντός ιδιαίτερου πλαστικού αγωγού
προστασίας. Στις θέσεις εισόδου και εξόδου των καλωδίων από το έδαφος θα τοποθετηθούν
φρεάτια έλξης καλωδίων 40x40cm.
